Як зробити самоблокирующую дверну засувку із залишків листового металу

86

Замість покупних засувок для дверей допоміжних приміщень, що стоять чималі гроші, можна обійтися саморобної, зробленої із залишків листового металу, який більше ні на що не придатний. Її може зробити будь-яка доросла людина, яка вміє поводитися зі звичайними інструментами по металу.

Знадобиться

Матеріали:

  • залишки листової сталі;
  • фрагмент сталевого куточка;
  • відрізок сталевої смуги;
  • сталевий стрижень;
  • кріпильні гвинти;
  • навісний замок.

Інструменти: кліщі-струбцина, зварювання, дриль, болгарка, болт і гайка, залишок відрізного диска, набір ручних напилків по металу.

Процес виготовлення самоблокуючої дверної засувки

Чим товще використовуваний метал, тим міцніше засувка, але необхідна міра, інакше виріб вийде громіздким, а її деталі важко обробляти.

Вирізаємо з листового металу квадрат заданих розмірів, фрагмент куточка, відрізок смуги, рівний внутрішньому розміру полки куточка.

На внутрішню полицю куточка укладаємо квадрат, а на нього – фрагмент смуги. Вирівнюємо сторони деталей по краю полки куточка, фіксуємо кліщами-струбциною і прихоплюємо в двох місцях зварюванням.

Розмічаємо» пиріг » і свердлимо в ньому два отвори, причому зовнішнє – більше по діаметру.

У виступаючої збоку частини квадрата на рівні великого отвору висвердлюємо таке ж.

Видаляємо прихватки і поділяємо деталі «пирога». Куточок і смугу стягуємо за допомогою болта і гайки по меншому отвору. До більшого отвору виконуємо проріз, рівну його діаметру від краю полки куточка і смуги.

Роз’єднуємо куточок і смугу. Знизу в менший отвір куточка вставляємо болт, на нього надягаємо квадрат, також використовуючи менший отвір, і зверху – пластину.

Між пластиною і квадратом вставляємо залишок відрізного диска від болгарки. Притискаючи пластину до відрізного диска, приварюємо пластину до полиці куточка. Прибираємо диск і отримуємо зазор між пластиною і квадратом.

Використовуючи пластину, розмічаємо квадрат і видаляємо заштриховані ділянки, згладжуючи периметр вирізу і відрізів болгаркою і ручними напилками.

Приварюємо до фігури, отриманої з квадрата, знизу під «язичком» майбутньої засувки симетрично маленький квадрат з плоского листа, виконавши фаски під зварювальні шви.

Вставляємо язичок між полицею куточка і пластиною так, щоб малий квадрат ковзав по бічних сторонах полиці куточка і пластини.

У малий наскрізний отвір вставляємо сталевий стрижень з боку полиці куточка і врівень з поверхнею пластини. Виступаючий з куточка стрижень зрізаємо і приварюємо залишок до полиці куточка зовні і зашліфовиваем місце зварювання.

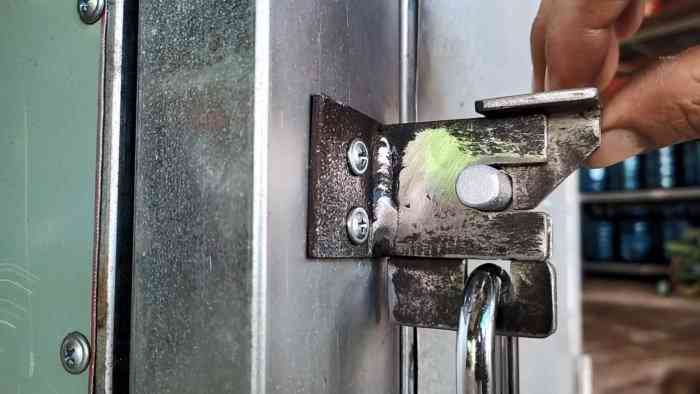

Прикручуємо гвинтами отриману конструкцію зовнішньою стороною полки до косяка двері так, щоб пластина і друга полиця куточка знаходилися у вертикальному положенні, а малий квадрат язичка лежав на них зверху.

Тоді г-подібна кругла ручка, приварена до полотна двері, своєю зігнутою частиною натискає при закриванні дверей на язичок по скосу, піднімає його, потрапляє при подальшому русі в отвір язичка, який при цьому опускається і стопорить стрижень ручки.

Щоб двері відчинилися, потрібно підняти язичок за верхній квадрат і звільнити стрижень ручки. Для виключення несанкціонованого відкривання дверей в нижній частині довгастого отвору вішається замок і тоді язичок неможливо підняти, і звільнити стрижень ручки.
