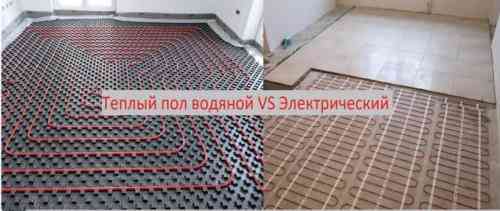

Як правильно зробити тепла підлога. Електричний або водяний: що краще?
Тепла підлога можна зробити з водяним або електричним підігрівом. Водяний складніше і дорожче на стадії пристрою, зате більш економічний в експлуатації. Його краще планувати заздалегідь-ще до будівництва, або на стадії капітального ремонту. Справа в тому, що традиційний пристрій передбачає укладання труб з теплоносієм в бетон або цпс. Мінімальна товщина плити-5 см. Тобто навантаження на фундамент/перекриття буде чималою і її треба закладати при розрахунках фундаменту. Для існуючого будинку роблять перерахунок, щоб визначити, чи винесуть навантаження перекриття і фундамент.
З іншого боку, є технологія-тепла підлога на дерев’яній основі — яка дозволяє встановити водяний підігрів і в житловому будинку / квартирі. Навантаження на перекриття зовсім невелика, але витрати не менше, а ось ефективність нижче. Зате не треба зміцнювати фундамент, що теж зовсім непросто і недешево.
Спочатку вибираємо тип підігріву
Електрична тепла підлога простіше в монтажі, але тепло обходиться дорожче. Поки електрика у нас не найдешевший вид енергоносіїв. Зате деякі види електричних гріючих елементів для підлоги можна укладати безпосередньо під покриття. Зокрема, під керамічну плитку — в шар плиткового клею або на підкладку ламінату.
Інша справа, що електрика в підлозі не всіх радує. Усвідомлювати, що під ногами електрику не дуже приємно, але в стінах ми з ним звиклися. Хоча є комбіновані варіанти (рідинно-електричний підігрів), які ганяють воду по трубах в підлозі, але гріється вона при цьому за допомогою електричного нагрівача. Це, до речі, вихід для власників квартир.
Вибрати тип підігріву треба в першу чергу
Адже в квартирах зробити водяна тепла підлога можна тільки в тому випадку, якщо у вас опалення автономне/індивідуальне. Підключити до звичайної системи довжелезну систему труб вам ніхто не дасть. Вони мають занадто великий опір, високий ступінь відбору тепла. Тобто ті, хто за вами на стояку, будуть отримувати холодну воду. Якщо взагалі будуть. Ніхто на це не піде. Виняток-новобудови, в яких під водяне опалення виведені окремі стояки.
Загалом, скрізь свої нюанси. Як правильно зробити тепла підлога кожен вирішує для себе сам, враховуючи плюси і мінуси обох технологій.
Як правильно зробити тепла підлога електричний. Різновиди теплих підлог
Електро підлоги — системи опалення, які працюють від електроенергії. У комплект цих пристроїв входить терморегулятор і датчик температури.
Таке опалення рівномірно прогріває поверхню, не займає корисну площу в будинку і не псує інтер’єр.
Недолік всіх моделей підігріву електричного типу — ризик ураження струмом, але тільки при проведенні неправильного монтажу.
Кабельні підлоги
До пристроїв кабельного типу відносяться гріючий кабель і нагрівальні мати. Провід в таких підлогах використовується резистивний або саморегулюючий.
Перший буває одне і двожильний:
- одножильний-має одну струмоведучу жилу, коштує дешево, але володіє великим елм випромінюванням, тому для житлових приміщень не підходить;
- двожильний — дві жили об’єднані однією ізолюючою оболонкою, випромінювання електромагнітних хвиль нижче, тому саме він використовується в житлових кімнатах.
Пристрій саморегулюючого кабелю-дві струмоведучі замкнуті паралельно жили з напівпровідниковою матрицею. Він здатний сам регулювати рівень нагріву, в залежності від температури повітря.
Види кабельного опалення:
- гріючий кабель-даний тип теплого електричного статі з’явився одним з перших. Він має 100% тепловіддачу, тобто, вся електроенергія перетворюється в теплову. Пристрій — це провід з подвійною ізоляцією, за рахунок нього здійснюється обігрів поверхні. Він розкладається на підставі з певним кроком.монтаж самий трудомісткий, адже частіше прокладка даного електричного статі здійснюється під бетонну стяжку, хоча можливий настильний спосіб. «пиріг» складається з: підстави, теплоізоляції, підкладки, нагрівального елементу, стяжки і фінішного покриття.
- нагрівальні мати-відрізняються від кабельних тим, що провід вже закріплений на скловолоконної плівці. Це робить укладку своїми руками набагато простіше, достатньо лише розкачати мат, не потрібно вираховувати укладальний крок і фіксувати нагрівальний елемент.шари у даного електричного теплої підлоги такі ж, як при використанні гріють мат, тільки замість бетонної стяжки пристрій можна заливати плитковим клеєм.
Інфрачервоні системи
У даній конструкції обігрів здійснюється інфрачервоними хвилями, електромагнітне випромінювання відсутнє. Гріються предмети в кімнаті, а не повітря в ній.
До інфрачервоних систем відносяться плівкові підлоги і стрижневі мати:
- плівкова підлога-термоплівка, що має вуглецеву основу. Нагрівальні елементи складаються зі сплаву міді та алюмінію, вони розташовані паралельно і запаяні всередину плівки, по краях якої є струмопровідні шини.плюс такого обігріву-легкість конструкції, відсутність потреби в заливки стяжки, а підлогове покриття може бути будь-яким, і стелиться прямо на плівку. Сама вона має товщину всього 0,3 см, тому не забирає висоту стелі.у розрізі така підлога виглядає так: чорнова основа, фольгована теплоізоляція, що гріє плівка, поліетилен і підлогове покриття.
- стрижневий-мати, з розміщених паралельно карбонових стрижнів. Карбон-наноструктура, з вуглецевої основи зі сполучними компонентами. Стандартна ширина таких мат 0,8 м, а довжина 25 метрів. Такий пристрій має функцію саморегуляції.до мінусів можна віднести можливість установки тільки в стяжку.
«пиріг » такого статі:
- основа;
- тепловідбиваючий матеріал;
- карбонові мати;
- бетонна стяжка або плитковий клей,
- покриття.
Як правильно зробити тепла підлога в квартирі. Принципи організації
Регулювання температури теплоносія
Для того, щоб ногам на підлозі було комфортно, температура теплоносія не повинна перевищувати 40-45°c. Тоді підлога прогрівається до комфортних значень — близько 28°c. Велика частина опалювального обладнання видавати таку температуру не може: мінімум 60-65°c. Виняток — конденсаційні газові котли. Вони показують максимальну ефективність саме при малих температурах. З їх виходу подавати нагрітий теплоносій можна безпосередньо в труби теплої підлоги.
При використанні котла будь-якого іншого типу необхідний вузол підмішування. У ньому до гарячої води від котла додається остиглий теплоносій зі зворотного трубопроводу. Склад цього уза ви бачите на схемі підключення теплої підлоги до котла.
Схема пристрою водяної теплої підлоги
Принцип роботи наступний. Нагрітий теплоносій надходить від котла. Він потрапляє на термостатичний клапан, який при перевищенні порогового значення температури, відкриває підмішування води зі зворотного трубопроводу. На фото перед циркуляційним насосом є перемичка. У ній встановлюють двоходовий або триходовий клапан. Відкриваючи його і підмішують остиглий теплоносій.
Змішаний потік через циркуляційний насос потрапляє на термостат, який керує роботою термостатичного клапана. При досягненні заданої температури подача з обратки припиняється, при перевищенні знову відкривається. Так відбувається регулювання температури теплоносія водяної теплої підлоги.
Розподіл по контурах
Далі теплоносій потрапляє на розподільну гребінку. Якщо водяна тепла підлога зроблений в одному невеликому приміщенні (ванній, наприклад), в якому покладена всього одна петля з труб, цього вузла може і не бути. Якщо петель кілька, то між ними необхідно якимось чином розподіляти теплоносій, а потім його якимось чином зібрати і відправити в зворотний трубопровід. Це завдання і виконує розподільна гребінка або, як ще називають, колектор теплої підлоги. По суті це дві труби — на подачі і обратке, до яких підключені входи і виходи всіх контурів теплої підлоги. Це найпростіший варіант.
Змішувальний вузол теплої підлоги з можливістю автоматичної підтримки температури
Якщо тепла підлога зроблена в декількох приміщеннях, то краще ставити колектор з можливістю регулювання температури. По-перше, в різних приміщеннях потрібно різна температура: хтось вважає за краще в спальні +18°c, комусь необхідно +25°c. По-друге, найчастіше, контури мають різну довжину, і передати можуть різну кількість тепла. По-третє, є приміщення » внутрішні» — у яких на вулицю виходить одна стіна, а єКутові — з двома або навіть трьома зовнішніми стінами. Природно, кількість тепла в них має бути різним. Забезпечують це гребінки з термостатами. Обладнання недешеве, схема складніше, але така установка дозволяє підтримувати задану температуру в приміщенні.
Терморегулятори є різні. Одні контролюють температуру повітря в приміщенні, другі — температуру підлоги. Тип вибираєте самі. Незалежно від цього, вони керують сервомоторами, встановленими на гребінці подачі. Сервомотори в залежності від команди збільшують або зменшують прохідний перетин, регулюючи інтенсивність потоку теплоносія.
Теоретично (і практично буває) може виникнути ситуації, коли подача на всі контури виявиться перекритою. В такому випадку циркуляція припиниться, котел може закипіти і вийти з ладу. Щоб цього не сталося, обов’язково роблять байпас, через який проходить частина теплоносія. При такій побудові системи котел в безпеці.
Тепла підлога водяний. Пристрій теплої підлоги водяного на бетонній основі.
Ще одне невелике уточнення в цій статті ми будемо говорити про пристрій теплих підлог водяних в будинку, який побудований з цегли, блоку і т.д. І має бетонну основу і бетонні міжповерхові перекриття.
Теплі водяні підлоги в дерев’яному або каркасному будинку мають суттєві відмінності по їх влаштуванню.
Тепла водяна підлога представляє з себе систему підігріву стяжки і підлогового покриття шляхом постійної циркуляції розігрітого теплоносія по трубах, закладеним в цю саму стяжку (можливий варіант з ушп – утеплена шведська плита в цій статті розглядається її конструкція ).
Для того щоб укласти трубу на бетонну основу необхідно провести її підготовку. Опустимо момент прибирання площі, після неї нам буде потрібно утеплити бетонну основу.
Як утеплювач використовуємо екструдований пінополістирол, він добре відображає тепло і витримує велике навантаження. Пінополістирол укладається на бетонну основу за допомогою клею для пінополістиролу (використовується клей як монтажна піна під пістолет і має трохи схожі властивості).
Укладання утеплювача для водяної теплої підлоги на клей (на фотографії не пінополістирол)
Товщина утеплювача повинна бути мінімум 5 см для бетонної плити 1 поверху або цокольного, але краще не пошкодувати грошей і покласти два шари по 5 см. Витрати на утеплювач окупляться в подальшому при експлуатації за рахунок зменшення тепловтрат. Далі по тексту я розповім яку товщину необхідно закласти під цей пиріг на етапі будівництва будинку.
Бетонне перекриття між поверхами можна так не утеплювати. Досить покласти готові мати з бобишкамі або утеплювач 3 см для того, щоб укласти трубу і був ефект відбиття тепла наверх.
Укладання труби можна виробляти:
Безпосередньо на утеплювач три способи:
- на металеву сітку труба кріпитися за допомогою нейлонових стяжок. Мені цей метод не подобатися взагалі ніяк. Я вважаю, що труба в процесі нагрівання і охолодження піддається тертю об цю саму сітку – це, по-перше. До речі, існує думка серед любителів такого способу, що сітка армує стяжку і це обов’язкова умова для теплої підлоги. Це зовсім не так. Сітка лежить на утеплювачі щільно і ніякої функції з армування стяжки не несе. По-друге, металева сітка коштує також грошей і чималих. Виходить, простіше купити готові утримують мати з бобишками для теплої підлоги, і заощадити час на укладанні.
- труба кріпиться до утеплювача за допомогою гарпун-дужок. Якщо немає спеціального степлера то процес ручного монтажу досить-таки складний.
Монтаж труби теплої підлоги степлером
Степлер упонор для теплої підлоги
Є ще один спосіб. У виробника рехау є труба для теплої підлоги, покрита спеціальною липучкою, яка кріпиться на спеціальний ворсистий матеріал, розкатаний по утеплювачу. Хороший спосіб, однак, за якість доведеться трохи переплатити.
На спеціальні мати.
Замість або на утеплювач укладаються спеціальні мати, які мають спеціальні тримачі (як їх ще називають бобишки) в які і укладається труба теплої підлоги.
Укладання труби на спеціальні мати
Цей спосіб дуже зручний для монтажу і економити купу часу. Також якщо порахувати витрати на утеплювач металеву сітку, нейлонові стяжки і порівняти це з вартістю готових мат для теплої підлоги, то вийти майже та ж вартість.
Тут мається на увазі утеплювач який необхідно покласти на бетонну основу між поверхових перекриттів, а також одного шару утеплювача якщо ми розглядаємо 1 поверх
Плюс до всього на таких матах простіше укладати трубу, і можна з легкістю міняти крок якщо вам потрібно зробити додатково конвекцію біля вікон.
Монтаж теплої підлоги водяного. Переваги та недоліки водяних підлог
Використання водяних теплих підлог (тп) можливо в якості як додаткового, так і основного джерела обігріву кімнат в котеджах і квартирах. Причому найчастіше їх укладають в другому варіанті виконання. У порівнянні з батареями підлоговий обігрів більш ефективний в експлуатації, але і дорожче їх в реалізації.
Серед переваг систем теплої підлоги на нагрітій воді числяться:
- оптимальне для людини розподіл тепла по приміщенню;
- відсутність циркуляції пилу з-за конвекції повітря;
- висока економічність – теплоносій доводиться нагрівати всього до 40-50 0с;
- естетика усі комунікації та елементи енергосистеми укриті в шарі стяжки;
- повна електробезпека;
- відсутність електромагнітних полів і проблем з висушуванням повітря;
- термін служби до 50-ти років;
- плавність прогріву підлоги, що виключає шоковий вплив на ламінат і інші покриття при різкому їх прогріванні.
Якщо порівнювати розглянутий варіант обігріву з радіаторним опаленням, то підлогова система виявляється мінімум на 20-30% економічніше. А в деяких випадках ця різниця доходить і до 50-60%. Для батарей воду доводиться нагрівати до температури в 70-90 0с на вході в радіатор. А для тп її підігрівають на максимумі, при сильному морозі за вікном, лише до 50-55 0с.
Розподілу тепла при опаленні радіатором і системою тепла підлога
Мінуси у водяного статі наступні:
- можливі протечки води;
- неможливість укладання у вузьких коридорах;
- відносна дорожнеча;
- великі витрати часу на пристрій;
- високі навантаження на перекриття з-за великого обсягу бетону;
- підйом підлоги за рахунок додаткової стяжки товщиною 60-150 мм;
- низька ремонтопридатність;
- висока інертність.
Щоб змонтувати трубний тепла підлога своїми руками і укласти зверху фінішне покриття, потрібно до місяця часу. Монтаж його проводиться в стягуванні з бетону, якому потрібно близько трьох тижнів на застигання і зміцнення.
Початкові витрати на облаштування водяного тп вище радіаторного аналога в 1,5–3 рази. Однак завдяки економічності подібний тепла підлога окупається за 3-5 років.
Головна його проблема – висока інертність на нагрів. Підлогова система опалення через товстого шару бетону довго прогрівається (батареї дають тепло в приміщення набагато швидше). Нерідко через такого свого запізнювання вона просто не встигає за коливаннями температури на вулиці.
Як зробити тепла підлога в приватному будинку. Бетонна підлога в приватному будинку
Найпростіший і дешевий спосіб зробити підлогу — це залити його поверхню стяжкою. Суміш піску та цементу обходиться набагато дешевше, ніж інші будівельні матеріали, але цей вид підлоги володіє найбільшим недоліком — від нього так і виходить холод. Взимку без тапочок ходити по бетонній стяжці абсолютно неможливо. Але сьогодні сучасні технології вирішили цю проблему. Під шар стяжки укладається утеплювач, який хоч і небагато, але вирішує дану проблему. Як утеплювальних матеріалів підходять керамзит, гранульований шлак і пінопласт. Сучасні майстри в основному дають перевагу пінопласту.
Структура нашої бетонної стяжки в розрізі буде нагадувати пиріг, який має кілька шарів. Спочатку на поверхню підлоги для утеплення укладається пінопласт, а потім вже заливається стяжка. Процес заливання бетонної стяжки відбувається приблизно в п’ять етапів:
- перший етап-це гідроізоляція поверхні. На грунт найкраще викладати спеціальні гідроізоляційні матеріали, щоб уникнути появи цвілі і різних грибків. Для цього завдання підходить такий матеріал, як щільна поліетиленова плівка, яку викладають безпосередньо на поверхню грунту. Але найкраще використовувати спеціальний гідрозахисний бар’єр, який зроблений з бітумної мастики;
- другий етап-проклеювання по всьомуПериметру уздовж стін на висоті до 15 см пористого матеріалу зі спіненого вінілу. Цей матеріал забезпечує пластичність пінопласту при температурних перепадах і захистить його від потріскувань;
- третій етап — це настилання самого пінопласту. Пінопласти повинні стелитися щільно один до одного. Якщо бетонний розчин потрапить в утворюються щілини, то звідти може проникнути холод, що робить нашу працю абсолютно марним. Тому з’явилися щілини наповнюються монтажною піною;
- четвертий етап-це армування стяжки. Бетонна стяжка без арматури на пінопласти не протримається і одного року. Досить декількох місяців, щоб бетонна стяжка почала тріскатися і не пройде і одного року, як вона просто розсиплеться на частини. Тому армування, можна сказати, є обов’язковою умовою;
- п’ятий етап — це сама стяжка. Після етапу армування заливається сам бетонний розчин. Товщина бетонної стяжки повинен перевищувати 50 мм. Бетонний розчин повинен бути міцніше покладеного, тобто звичайне співвідношення 1:4 не підходить, краще використовувати співвідношення 1:3. Також щоб уникнути потріскувань стяжки, в бетонний розчин додають пластифікатори.
